所属类别:通用烘箱系列 <<881系列热风循环烘箱 [关闭本页]
热风循环烘箱




一、产品概述:
本产品是参照JB/T5520-91干燥箱技术条件及国家相关标准研究制造,广泛应用于航空、航天、石油、化工、军事、船舶、电子、通讯等科研及生产单位,主要用于物品的干燥、烘培、热处理、消毒、保温等试验。
二、主要技术指标:
温度范围:常温+20300℃,升温速率:6~8℃分钟(空箱测试),温度控制精度±1℃,在设定100℃进行测试时,控温均匀度±2%(空箱测试)
保温性能:炉内达到200℃,外壁温度不超过(室温+20℃)。测试点:距内胆材料至少 100 毫米,门至少120毫米。
测试时间:到达设定温度(恒温状态)后 15分钟。运行噪音:≤70db; 以上指标均在常压、空载条件情况下,距箱体内壁1/6空间内测试;
三、箱体结构:

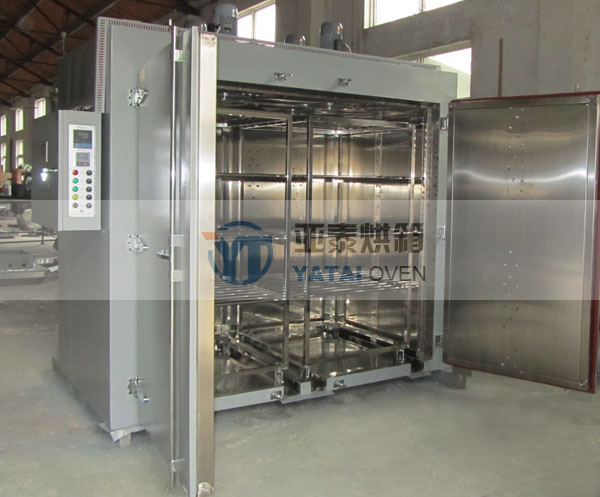

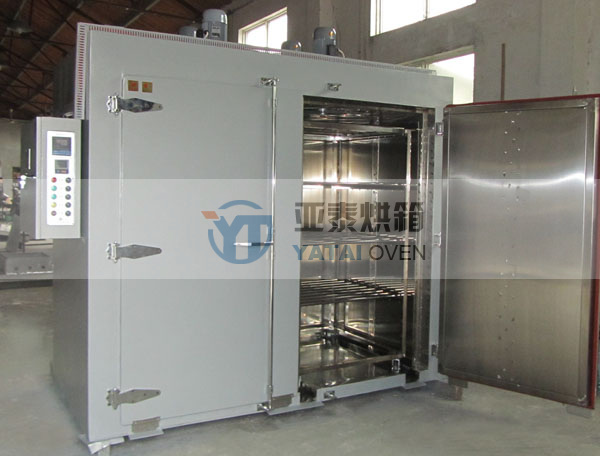

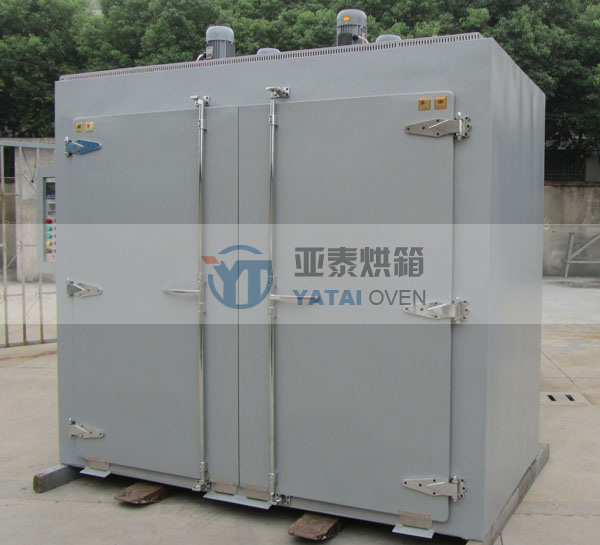

采用两侧风道和顶部风道循环结合,对开门设计,门扣采用集装箱式羊角拉手或镀铬弹簧门拉手固定,耐高温密封条密封,底部四角安装铁脚或轮子脚杯支撑。
工作室内壁材质:全部采用优质不锈钢拉丝板折弯加工制成,局部内侧做槽型加强,避免受热变形。
风道材料:全部采用优质不锈钢拉丝板冲梅花型孔,板金折弯固定。
外部材质:采用优质A3冷轧钢板折弯焊接制成,经防锈处理后喷涂环保型耐高温金属锤纹漆(银灰色,颜色可根据客户要求定)。
箱体骨架:采用5#角钢,部分采用10#槽钢加强板金焊接加固。增强框架:采用10#槽钢、4#5#角钢,部分采用槽型加强板金焊接。
保温材质:120K级高密度硅酸铝纤维填充,保温层厚度为100mm
 四、循环系统:
热风循环方式:工作室内设有左、右、顶部或底部三面循环风道配有强压鼓风循环系统并左右水平层流送风。烘箱内部热风循环方式为工作室内右侧面热风吹出,吹出后由工作室内左侧回风从而反复循环,把热风有规律地吹到工作室的每个角落,以达到工作室内的温度均匀。
另一循环方式:工作室内设有左、右、顶部三面循环风道配有强压鼓风循环系统并左右水平、垂直相结合送风。烘箱内部热风循环方式为工作室内左右两侧热风吹出,吹出后由工作室顶部回风从而反复循环,以达到工作室内的温度均匀(工作室内的左右两侧面均满铺冲孔板,利于循环风的均匀进出)。
热风循环风机: 耐高温长轴鼓风电机安装在箱体顶部(或左下侧)外置式,长轴穿入工作室顶部(或左下侧)风道内,配有多翼式大风量离心静音风轮鼓风。
 烘箱顶部装有排气阀,可调节,利于废气和水蒸气的排出,客户可外接管道至室外。
五、电气系统:
电器控制箱:采用独立悬挂式或一体式控制箱,安装在机台侧面,左右可选择;
温控装置:采用微电脑智能型温度控制器,控制器为双排LED数字显示/P.I.D控制/自动演算/薄膜按键设定/控制精度±1%FS
超温报警器,在箱内温度达到设定的极限温度值后会启动蜂鸣报警,并自动切断加热,直到温度恢复到正常状态后自动解除报警状态继续工作。
测温装置:智能温控仪和超温保护仪均采用不锈钢铠甲PT100 铂电阻(或K型热电偶)温度传感装置,测温精确,使用寿命长。
定时报警装置:采用数显0~9999(时//秒可切换)的四位LED显示的时间定时装置及报警功能当烘箱内温度达到主控仪表的温度设定值时,定时器自动开始计时,当时间达到设定值时,红色声光报警器自动报警以提示工作结束(报警器开、关可手动切换)。 计时结束后如需继续加热使用,需重启定时器。

六、完善的安全保护措施:
总电路中装有接地装置、过载、过流、短路、保护器,风机控制电路中装有过载、过热、缺相保护器,当电机出现异常情况时起到自动保护作用。
七、设备使用条件:
环境条件:温度 -540℃;湿度 ≤85%R.H;电 源:AC380V或单相220V 50HZ 三相五线制,(可提供各国电源如110V/220V/380V/415V/440V…(50/60)Hz
无强烈振动,无强磁场影响,无腐蚀性气体;
气压:86106Kpa
箱体四周应留有500mm以上的空间供产品安装、维修使用、散热;
九、电加热器:
采用覆套式电热器 (SHEATHED HEATER)无尘化U型管状不锈钢电热发生器,安装在工作室底部、顶部或左右两侧风道内,连续使用寿命可达5万小时以上。
十、技术资料:
产品合格证、使用说明书、电气原理图及仪表说明书等。
十一、售后服务:
 整机保修壹年,保修期内全免费维修包括零部件更换(除人为损坏),终身维护,保修期后需收取零部件成本费。

产品详细介绍:

热风循环风道设计巧妙合理,热风在烘箱内循环覆盖率高,物料干燥均匀且节约能源

LED双数显智能仪表控温,PID演算,自动控制、恒温,操作简单,控温精准

1~9999小时任意设定时间,时间到达设定值后自动停止加热,并发出声光报警提示

烘箱坚固耐用,可一天24小时连续恒温工作

可根据实际需求调整制作工作室尺寸、箱体颜色、最高温度范围、升温速度、承重量、搁架方式与层数,且未必增加额外费用可功能升级

超温保护装置,防止温控失灵持续升温,保障烘烤的物品安全

可选装有打印功能的有纸记录仪或无纸记录仪,对工艺全过程实行监控,对干燥、固化结果进行分析。

排风口可装配抽风装置

电脑查看及打印温度记录或电脑控制机群
规格表:

规格型号
电源电压
加热功率
工作温度范围
控温精度
均匀性温度
工作室尺寸(mm
××
881Y-1
220V
2KW
室温+20~300℃
±1℃
±2℃
450×450×350
881Y-2
220V
3KW
室温+20~300℃
±1℃
±2℃
550×550×450
881Y-3
220V
4.5KW
室温+20~300℃
±1℃
±2℃
750×600×500
881Y-4
380V
9KW
室温+20~300℃
±1℃
±2℃
1000×800×800
881Y-5
380V
12KW
室温+20~300℃
±1℃
±2~3℃
1000×1000×1000
881Y-6
  380V
15KW
室温+20~300℃
±1℃
±2~3℃
1200×1200×1000
881Y-7
  380V
18KW
室温+20~300℃
±1℃
±2~4℃
1500×1200×1000
881Y-8
  380V
21KW
室温+20~300℃
±1℃
±2~4℃
1500×1500×1200

温度范围:RT~300℃任意调节控制恒温(400℃,500℃,600℃可定制)
*具体规格尺寸可根据客户不同的需求定制*
